Projekt Ranger Extrakabine + BATARI - Wohnkabine

Absolute Spitze ein solches Projekt von Angang an so mitverfolgen zu können / dürfen.

Gefällt mit SEHR gut was da gemacht wird !

Ralf, ich hoffe, Du erstellst uns auch so einen Tread.

Sehr schön, so sieht man mal wie so je Kabine entsteht

The DethStroke

Vielen herzlichen Dank für das positive Feedback!!

Da muss ich ja wohl gleich nochmal nachlegen

Am 04. und 05.09. bin ich wieder dort gewesen und hier sind die nächsten Bilder:

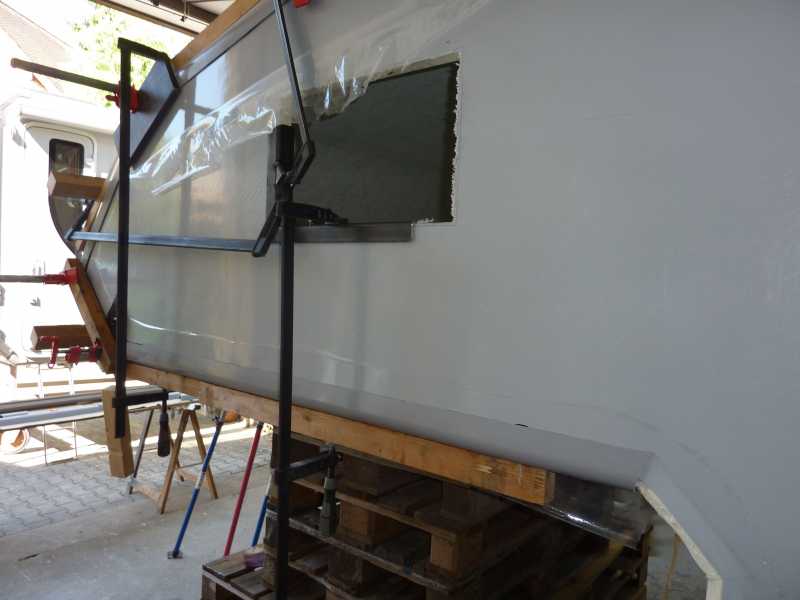

Hier werden gerade die GFK-Ecken verklebt, eine ziemlich aufwändige Geschichte, besonders das anschliessende Verfugen, damit auch wirklich alles dicht ist.
Alles Handarbeit .... jetzt weiss ich auch woher der Preis kommt

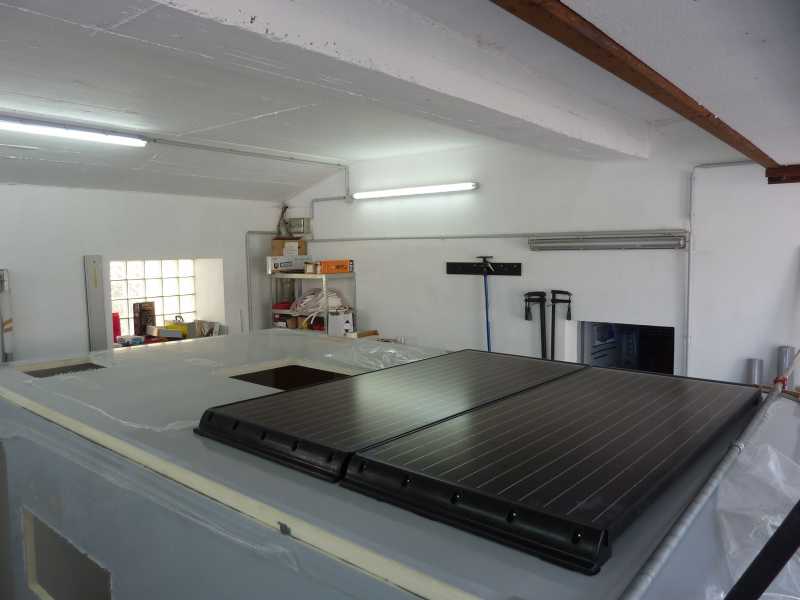

Ein Blick aufs Dach zeigt auch hier war man zwischenzeitlich nicht untätig.
Die Ausschnitte für die Luken wurden gemacht und die von mir vormontierten Solarpanele sind inzwischen verklebt.

Hab in den paar Tagen dort auch viel darüber gelernt, wie man "richtig" klebt, damit das auch vernünftig und lange hält!

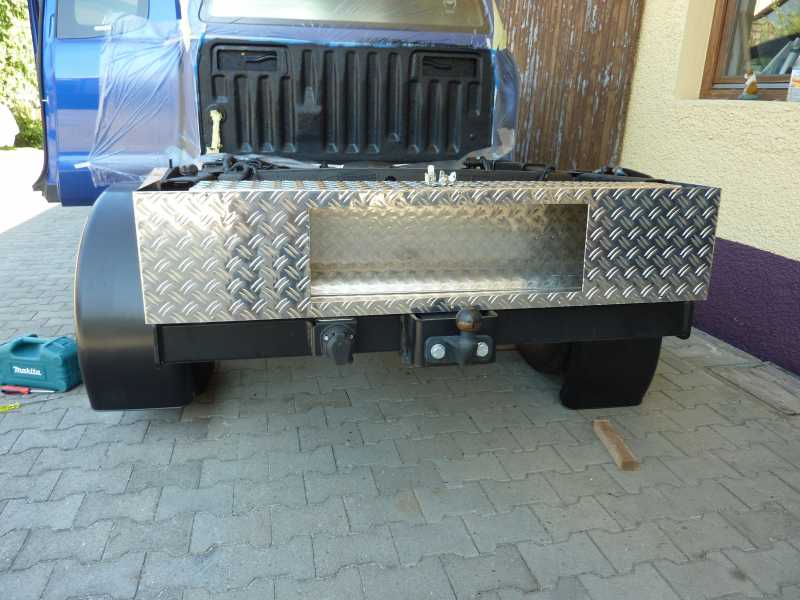

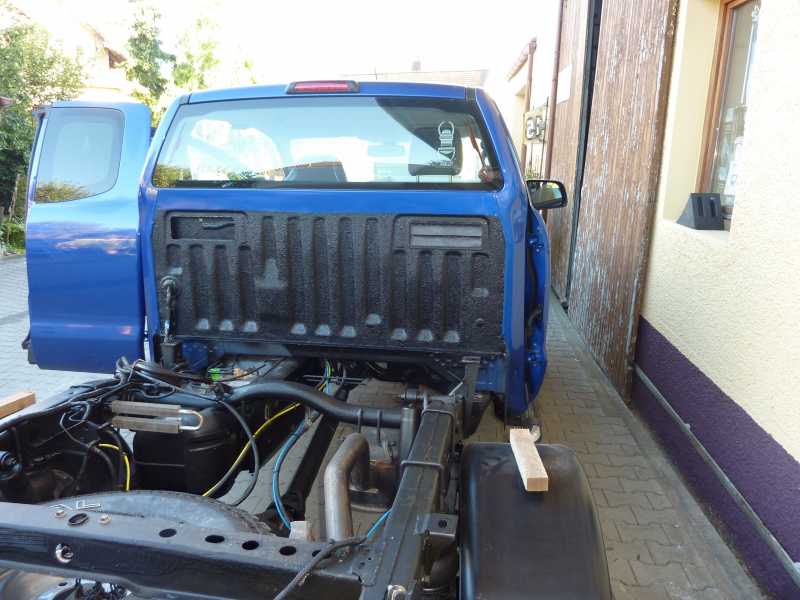

Die Abwesenheit des Wechselrahmens (beim verzinken) habe ich genutzt und die nur am Rande richtig lackierte Rückwand der Kabine mit Herculiner (Ladeflächenbeschichtung) gestrichen. So ist die auch geschützt, sollte ich doch mal was größeres auf dem Wechselrahmen transportieren. Dieser bekommt für diese Zwecke Aufnahmen für einschraubbare Verzurrösen.


Fertisch!

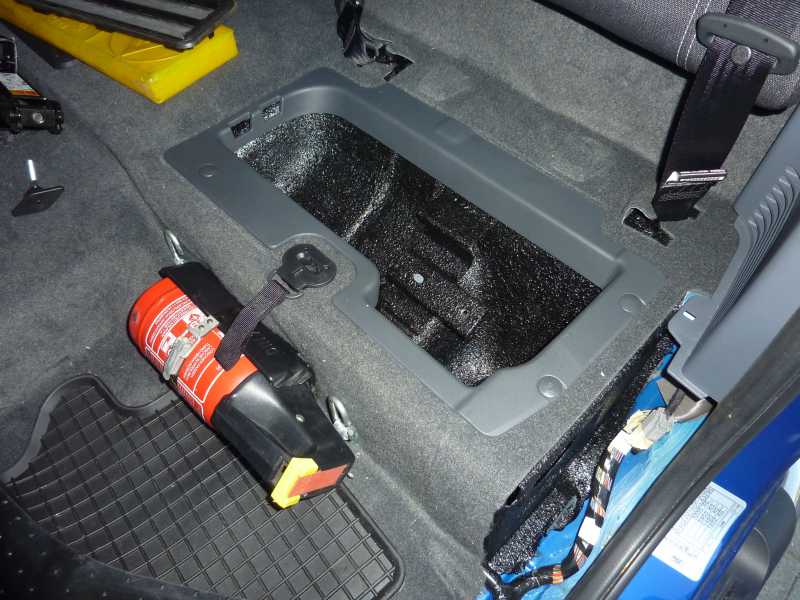

Und weil ich noch was übrig hatte, hab ich das Staufach für den Wagenheber auch gleich damit behandelt

Innen hat sich auch was getan:

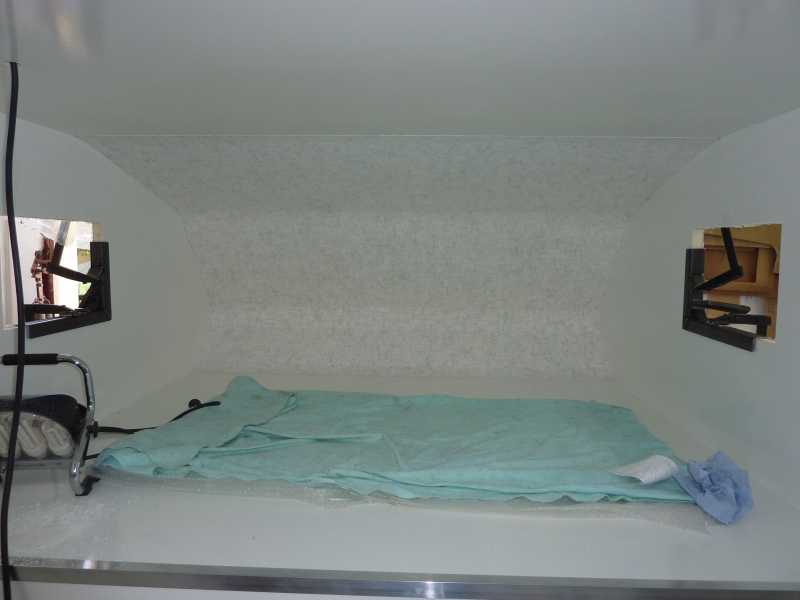

Noch leer , aber vorne schon der Himmel verklebt ......

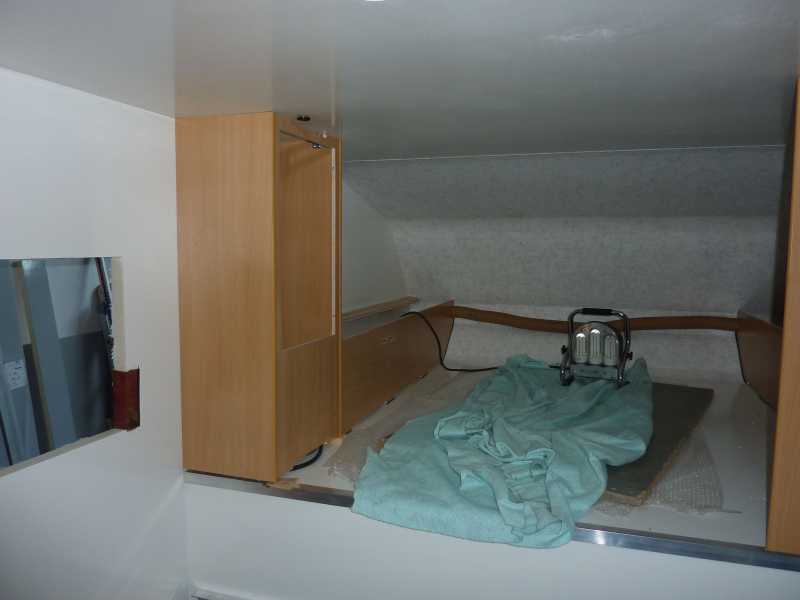

...und bald sind die Alkoveneinbauten montiert .... hier linke Seite ...



... und hier rechts. Vor die lange Platte kommt später der kühlschrank.

Und weiter gehts


Truma an ihrem Platz, darüber steht später der Kühlschrank.


Stellprobe für Wassertank (auf einem Podest, da er teilweise auf dem Radkasten aufliegt) und eine der beiden Batterien. Das liegt später alles in den Staukästen der Sitzecke.


Blick durch die Türe nach drinnen, im Vordergrund der Toilettenschrank, der die von der Dusche im Eingangsbereich aus zugängliche Toilette beinhaltet.

Ola und da bin ich schon wieder
Am 14. war wieder basteln angesagt, diesmal leider nur ein Tag und mehr strippen ziehen am Auto und Absprachen mit dem Schreiner.

Es gibt allerdings trotzallem ein paar neue Fotos


Die GFK Ecken sind zum Großteil verklebt und verfugt


Die ersten Fenster sind montiert, hier die linke Seite


Hier die rechte Seite mit einem Schiebefenster, da die Türe zu der Seite hin aufgeht.


Der Befestigungswinkel ist angebracht, mit dem die Kabine vorne befestigt wird.


Und das hier wird mal unsere Türe werden


Das ist die Füllung


Blick auf das Mini-Heki über dem Eingangsbereich

..... Fortsetzung folgt am 19. und 20.

Echt geniale Fotostory!

Schön mal zu sehen wie so eine Wohnkabine gebaut wird und was da an Arbeit drin steckt.

die arbeit vom "batari" sieht echt sehr gut aus, also so auf den bildern

Hallo, hier bin ich mal wieder mit neuen Bildern.
Zur Zeit geht es etwas schleppend, bzw. es ist viel Kleinkram, bei dem man den Fortschritt nicht so richtig sehen kann. Dazu kam,dass ich eine Woche ausgefallen bin. Aber es geht voran, langsam, aber stetig


Gas ist angeschlossen, es fehlt noch Anschluss der Herdplatte und der Befüllstutzen für die Alugasflasche


Zum xten male anpassen von Batterien und Tank, sowie Einbau erster Elektronik. Hier der Ladebooster


Die Heizung hängt schon mal am Gas .... musste ich später aber auch nochmal alles ausbauen, da sich was geändert hat


Die Türe, auch noch nicht ganz fertig, das Sicherheitsschloss fehlt noch ...


Die Stützen werden montiert






Die Heizung ist wieder eingebaut, darunter nach langem tüfteln und suchen nun endlich ein passender Abwassertank von der Stange .... passt gerade so saugend und schmatzend !

Und weiter geht´s, die Elektrik schreitet langsam voran.
Die CEE-Dose ist montiert, daneben oberhalb der Befüllstutzen für den Wassertank ... ich weiss, nicht ganz glücklich, aber ging leider nicht anders!


Die 220V-Geschichte ist eigentlich soweit fertig, dass war noch relativ einfach und wenig Kabel. Da finde ich die 12V Verteilung noch aufwändiger.


Die Stützen sind fertig montiert und auch die Staufachklappe links ist endlich drin!


Stützen rechts und Gasfach-Türe, sowie der Truma-Kamin


Am Auto hat sich auch was getan, der verzinkte Rahmen des Wechselsystems mit den Kotflügeln ist montiert.

Moin,

eine Frage zur Höhe der Kotflügel:

Hast Du die gleiche Höhe wie beim Original genommen?

Auf dem Bild ( ich weiß, das kann täuschen) sieht es niedriger aus...

Stephan
