Airlineschienen

bo1992 schrieb: Mein Plan wäre eigendlich die Schienen nur an der Siebdruckplatte zu befestigen (Spax o.ä) und die Siebdruckplatte mit ein paar Schauben an der Ladewanne zu befestigen.

Ganz schlechter Plan für Deine Anforderungen!!!

Wenn dann Dein Plan B, die Airlineschienen durchschrauben, Abstand und Bolzenstärke nach Herstellervorgaben einhalten.

Viel Erfolg bei Deinem Projekt.

Gruß Mario

Hallo Peter,

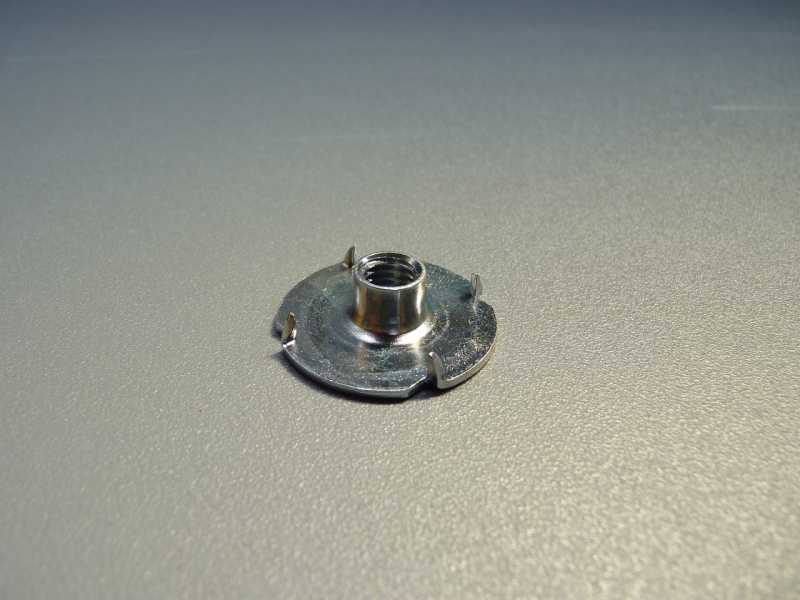

wenn du deine deine Schienen an der Platte befestigen willst empfehle ich dir Einschlaghülsen die von der Unterseite in der Platte eingeschlagen werden. Vorher 8 er Loch Bohren und Hülse einklopfen .( wird auch zb. bei Sortimo-Werkstatteinrichtungen verbaut für Schränke im Fahrzeug..) hält Bombenfest.. verwende ich bei meinen Fahrzeugen seit 20 Jahren ( Handwerkerauto ). Habe immer eine Multiplex-Platte 16 Fach verleimt wasserbeständig benutzt ...

Mfg Thomas

Habe mir gerade die Montagehinweise für die Airlineschienen durchgelesen. Also alles was recht ist, aber alle 7,5cm (!!) meine Pritsche durchbohren, da krieg ich glaub echt ein schlechtes gewissen, mein armes Auto
Das muss ich mir glaube ich echt nochmal durch den Kopf gehen lassen.
Spontan würde ich sagen eine Mischung aus den letzten beiden Vorschlägen müsste auch ausreichen stabil sein (M6 durchgeschraubt - 7,5cm - M6 mit Einschlagmutter in Siebdruckplatte - 7,5cm - M6 durchgeschraubt - etc...).
Wenn ich eine ca. 25mm Siebdruckplatte nehme, ca. 10mm einfräse (Airlineschiene hat 9,6mm dicke)geben die verbleibenden 15mm ja auch nochmal Stabilität?!

Ich würde max. die Bodenplatte mit 4 Schrauben mit der Ladefläche verschrauben und deine Schienen dann all " 7,5cm " an der Siebdruckplatte befestigen.... mir hat die Ranger-Ladefläche für den Einbau meiner ausziehbaren Ladefläche auch Leid Getan waren aber nur 4 Löcher....

Hallo Peter,
Keinesfalls Spax, da kannst Du ja gleich Reißzwecken nehmen.
Deine "andererseits" Variante ist die richtige, zumal Du ja ohnehin durch den Boden bohren mußt. Hatte meine Ladewanne erst ab, man kommt schon gut darunter.
Der Hinweis von bo1992 ist gut. Die 4-6 Schrauben durch die Siebdruckplatte würde ich durch die U-Profile unter der Ladewanne führen. Schloßschrauben M10-M12 mit breiten U-scheiben von oben und unten, ggf. mit selbstsichernden Muttern

Gruß Bernd (Opa)

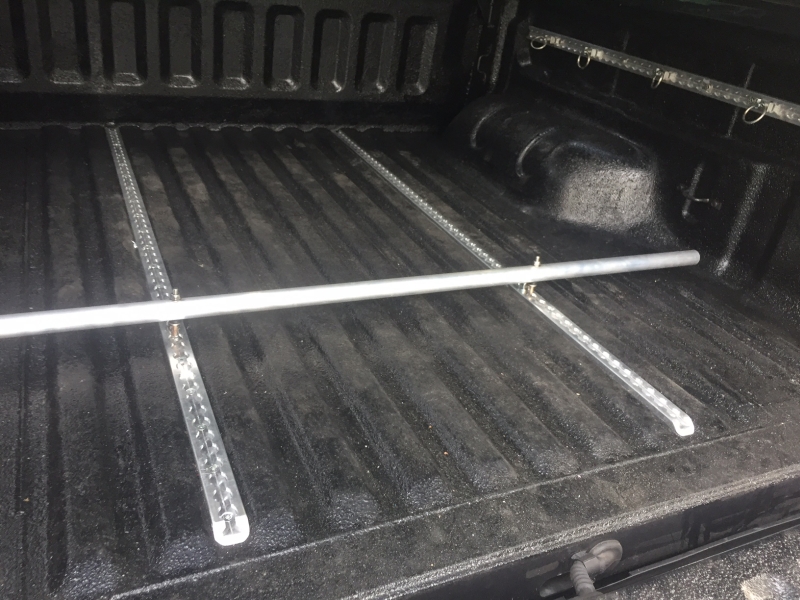

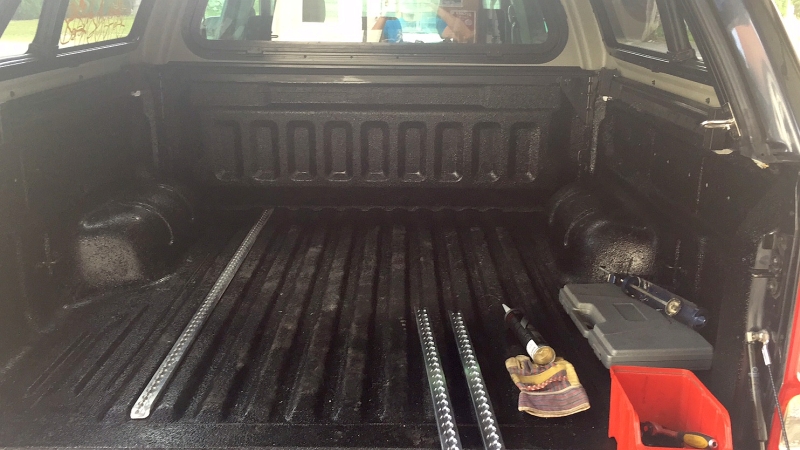

G-Point schrieb: Für die Airlinerschienen ist es ratsam die Wanne rauszuschmeißen und das Blech mit Herculiner etc. zu schützen.
Dann die Schienen einkleben. Ich habe sie zusätzlich mit diesen "Angstschrauben" gesichert. ist zwar a bisserl Arbeit, hat sich aber gelohnt.

Welche Schienenform und Größe hast Du für Deine Längssicken verwendet?

Besten Dank und Grüße!

Ich habe diese verbaut:

https://www.kuriershop.de/ladungssicherung/airlineschienen-zurrschienen/airlineschienen/airlineschienen-premium-light/1341/airlineschiene-vierkantprofil-premium-light-laenge-2-m-2er-set

bzw:

https://www.kuriershop.de/ladungssicherung/airlineschienen-zurrschienen/airlineschienen/vierkantprofil/187/airlineschiene-vierkantprofil-eloxiert-laenge-2-m-vorgebohrt

Hallo Pickup-Freunde,
ich weiß zwar nicht wozu Airlineschienen gut sind, denke zur Befestigung von diversen Ladegütern wie Bierkisten ), Kühlbox, Küchenbox oder ähnlichem.

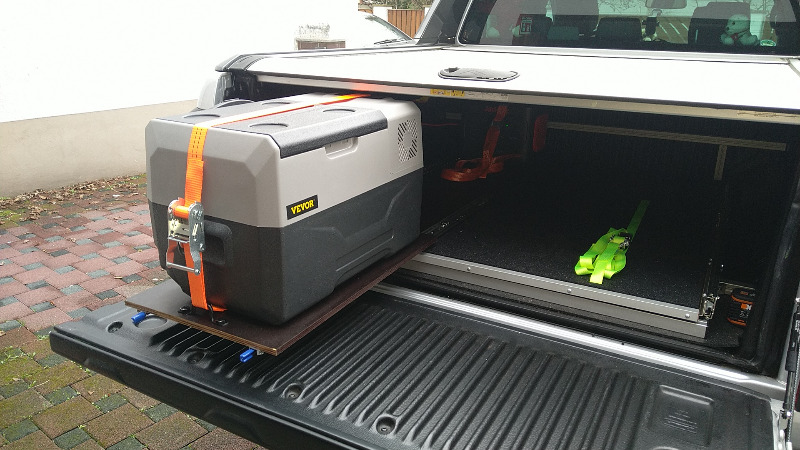

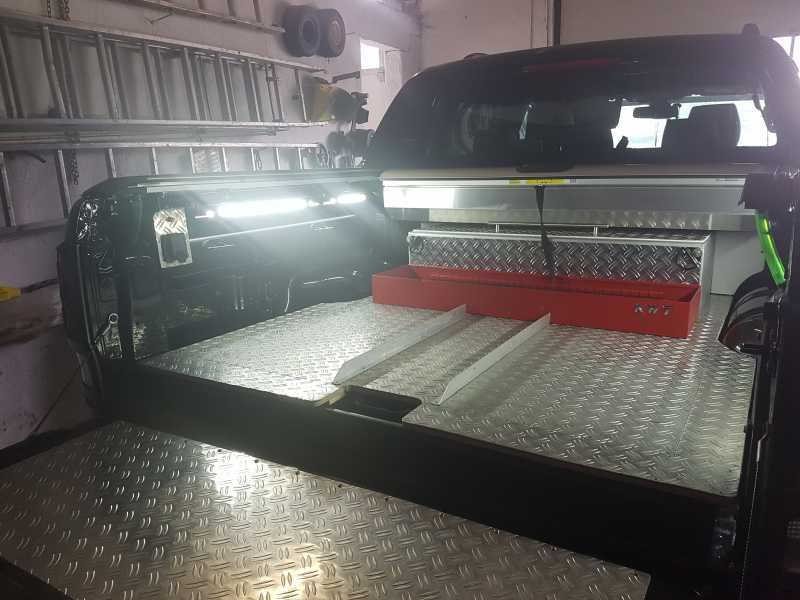

Also ich habe mir inzwischen einen Ladeflächenauszug mit Schwerlastschienen und einer Siebdruckplatte zum völligen Ausziehen der Ladefläche aus Aluprofilen selbst gebaut. Dazu sind keine Bohrungen in die Ladefläche notwendig. Bin total begeistert von dieser Lösung, muss endlich nicht mehr auf der Pritsche herum krabbeln. Das Ganze rausziehen, rastet sogar in der Mitte nochmals ein, Beladen, rein schieben fertig. Für die Kühlbox zusätzlich einen Auszug montiert, so das diese ohne das Ganze rauszuziehen zu Öffnen ist. Anbei zwei Fotos von dem Ganzen.

Viele Grüße, der WildWolf-Ranger-RudiX

PS: Ich sehe gerade, diese Airlineschienen könnte ich auf der Siebdruckplatte zusätzlich anbringen um alles flexibel zu Verzurren. Das wäre natürlich genial )

....lieber eine Nut fräsen und bündig einlassen. Die Version ist besser dafür.

Verstehe nicht was Du mit Deinem Kommentar meinst?
Wo soll eine Nut gefräst und was soll bündig eingelassen werden?
danke für Deine Info,

der WildWolf-Ranger-RudiX
