Weich-Top Eigenbau

Moin Leute,
jetzt hatte ich mal Zeit um Fotos von mein Weich-Top Eigenbau zu machen.
Die will ich euch dann auch nicht vorenthalten, evtl. ist ja für jemanden ne passende
Idee dabei die er gebrauchen kann.

Los gehts:

ihr seht die Heckscheibe und die Mittelstrebe des Spriegels
(da ich öfter mal höhere Ladung zu transportieren hab musste alles schnell demontierbar sein)


das Grundgerüst des Spriegels ist aus 30x30er Stahlprofil geschweißt, an den Seiten sind noch Rundhölzer (Besenstiele)
angebracht damit die Plane mehr stabilität hat


besfestigt hab ich den Spriegel mit 6 Schloßschrauben 2 am Original Schutzbügel und je 2 an der Bordwand
dazu musste ich natürlich 4 Löcher rein bohren (das tat weh )


Licht ist natürlich auch verbaut (Tagfahrleuchten 40,- Euro im Baumarkt)


Die Lkw-Plane (von Opa noch) hatte ich noch liegen. Ihr seht da ist nix genäht sondern alles geschraubt
2 Seitenteile und das Top


Oben mit Schnellverschlüssen


den Rest mit M5 Schrauben und Klemmscheiben oder wie die heißen.
Dazu muss man natürlich wie irre bohren und Gewinde schneiden (da wirst verrückt) :shock:


um alles zusammen zu bauen reicht ein 13er Schlüssel
noch zu sehen: Lichtschalter und die Führung fürs Hechscheiben Gestänge


Licht an (oke im dunkeln sieht man es besser)


zur Stromversorgung der Tagfahrleuchten hab ich ne alte Motorradbatterie in die Radkastenabdeckung
eingebaut. Die zieht zwar kein Starter mehr durch, aber zum Licht machen langt es noch dicke


In der offenen Konfiguration kann man getrost 140km/h fahren, da flattert nix


nach vorn weg hab ich ne Plexiglasscheibe (klar) vorgeschraubt
ist etwas blöd zu sehen aber ich glaub ihr wisst was ich meine


nochmal ein Foto von oben
in der Mitte vom Bügel seht ihr den Zapfen wo gleich die Mittelstrebe aufgesteckt wird


So nun gehts an den Zusammenbau, dauert 3-4 Minuten (also ohne Fotos machen)
Mittelstrebe in die Zapfen legen


Heckscheibe dran (Plexiglas dunkel)


Mittelstrebe und Heckscheibe mit 2 Schloßschrauben festziehen


Topplane mit den Schnellverschlüssen fest tüddeln


noch mal von Oben gesehen


Ferddich


ist nicht Perfekt und Schön, aber Selten

Wo ich gerade am basteln war hab ich mir dann auch gleich noch ein Camping-Kit zusammen geschustert


das besteht aus 6 Teilen und alles wird nur gesteckt bzw. druckgeknöpft


zuerst ne Brücke mit Führungsleisten für die Kniekillerspalte :k_lachkrampf


die Seitenteile in die Führung


den Eingang einhängen und mit Druckknöpfen an den Seitenteilen dicht machen


Scheibe runter, Dach fertig


noch den Übergang verschließen


sieht blöd aus, ist aber dicht

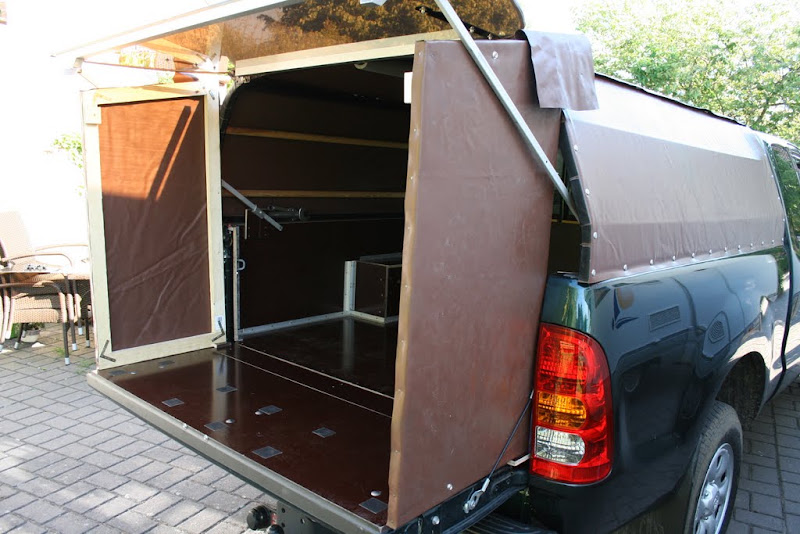

Zweiflügelige Eingangstür


die Seiten noch verschließen (Plane einfach auf Styrodur geklebt)


Fertig ist das Mobil-Home


mit blick auf den Sternenhimmel


und reichlich Platz zum ausstrecken


Wacken 2011 kann kommen

So ich hoffe mein kleiner Bastelführer gefällt euch, wenn ihr Fragen hat immer zu.
Viel Spass beim nachbauen

Hey Koksi,
klasse gemacht.
Ich wußte doch das in Norddeutschland die "pfiffigen" Leben.
T rsten

hi koksi
ich sag mal : genialer aufbau ! :k_green6
gut durchdacht & ausgefuehrt
(irgendwer wird wohl unken, dass es wie ein muellsack ausschaut - aber wen stoerts, wenn die plane sowieso schon rumlag)
mfg J

edit: jetzt faellt mir grad ein: plane vom opa, und die ist zufaelligerweise braun?

jester schrieb: jetzt faellt mir grad ein: plane vom opa, und die ist zufaelligerweise braun?

muhhhaaaa! :k_lachkrampf

jester, der war gut! und jetzt kömmt auch gleich noch einer:
bemerkt hat´s ausgerechnet und zufällig ein östreicher!

ich muß weg!
gruß tomax

jester schrieb: edit: jetzt faellt mir grad ein: plane vom opa, und die ist zufaelligerweise braun?

jo is braun, erst dachte ich OMG die musste noch mit Farbe auf Flecktarn umarbeiten,
aber mie Fru sacht dat sieht gut aus mit dem Grünmetallic
..also lass ich es so und muss sagen mien Fru hat recht

@ koksi - stimmt - die farbkombination gruen/braun schaut schon gut aus - ich glaub schwarze plane waere zu kontraer
und auf tarnlook malen ??? ich wuesst auf die schnelle keine farbe die auf plane haelt...

@ tomax: yup - es schwappt immer wieder hoch - so wie einer unserer wahnsinnigen politiker letzte woche mit einen 'bl** & eh**' tatoo am arm gesehen wurde -> sofortiger rausschmiss
mfg J

Servus,

eine sehr schöne Konstruktion die du da gebaut hast! :k_green3

In der Firma verwenden wir Maragloss GO der Firma Marabu um weich PVC zu beschriften, hält sehr gut auf LKW Plane.

Gruß, Percy

Hallo!

Ein sehr guter Aufbau, gefällt mir richtig. Ist praktisch und mit wenigen Handgriffen zu demontieren. So bleibt der PU immer schön variabel!
Gute Arbeit!

Gruß DJ

DJ schrieb: Hallo!

Ein sehr guter Aufbau, gefällt mir richtig. Ist praktisch und mit wenigen Handgriffen zu demontieren. So bleibt der PU immer schön variabel!
Gute Arbeit!

Gruß DJ

So war der Masterplan

Percy schrieb: Servus,

eine sehr schöne Konstruktion die du da gebaut hast! :k_green3

In der Firma verwenden wir Maragloss GO der Firma Marabu um weich PVC zu beschriften, hält sehr gut auf LKW Plane.

Gruß, Percy

Danke für den Tip :k_green3 , aber im Moment gefällts mir so ganz gut.
